Produkto pristatymas

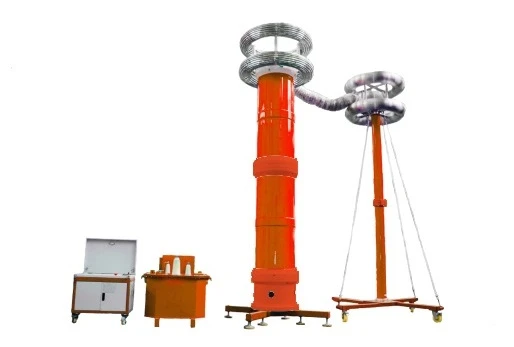

XZB seriją sudaro dažnio keitimo maitinimo šaltinis, žadinimo transformatorius, reaktorius ir talpos daliklis. Išbandytos įrangos kondensatorius ir reaktorius sudaro nuoseklaus rezonanso prijungimo būdą. Įtampos daliklis yra prijungtas lygiagrečiai su bandoma įranga, kad būtų galima matuoti rezonansinę įtampą kaip apsaugos nuo viršįtampio signalą. Dažnio moduliavimo galia yra sujungta su nuosekliąja rezonanso grandine žadinimo transformatoriumi, užtikrinant nuoseklaus rezonanso sužadinimo galią. Jis veikia serijiniu rezonanso principu, naudoja sužadinimo transformatorių, kad paskatintų serijinę rezonansinę kilpą, ir sureguliuoja režisieriaus išėjimo dažnį, kad kilpos induktyvumas L ir išmatuota įranga C būtų nuosekli rezonansinė, o rezonansinė įtampa yra įtampa, pridedama prie išbandytos įrangos. XZB serija yra plačiai naudojama elektros energijos, metalurgijos, naftos, chemijos pramonės ir kitose pramonės šakose, taikoma didelės talpos, aukštos įtampos talpos bandymui ir prevenciniam bandymui.
Kintamosios srovės rezonanso bandymo sistema
Produkto parametras
|
Temperatūra |
–10 laipsnių -40 laipsnių |
|
Santykinė drėgmė |
Mažiau nei arba lygus 95%, nėra kondensato |
|
Aukštis virš jūros lygio |
Mažesnis arba lygus 3000 metrų |
|
Įvesties galia |
Trifazis 380V, dažnis 50Hz arba vienfazė 220V |
|
Išvesties dažnis |
20-300Hz |
|
Įtampos bangos forma |
Sinusinė banga, bangos formos iškraipymo greitis<1.0% |
|
Darbo laikas |
Nepertraukiamo darbo laikas 60 min esant vardinei apkrovai, viršįtampis 1,1 karto, 1 min |
|
Temperatūros kilimas |
Nepertraukiamo darbo laikas 60 min esant vardinei apkrovai, temperatūros kilimas Mažiau arba lygus 65K |
|
Kokybės faktorius |
Q Didesnis arba lygus 30 (f=45Hz) |
|
Matavimo tikslumas |
Sistema Efektyvioji vertė 1.5 |
|
Dažnio reguliavimo jautrumas |
0.1 Hz |
|
Nestabilumo laipsnis |
＜0.05% |
|
Nominali išėjimo įtampa |
0 ~ 1000 kV ir mažesnė |
|
Taikymo sritis |
kabelis Kintamo dažnio rezonansinė sistema; Generatoriaus dažnio atsparumo įtampai bandymo įranga; Pastotės elektros įrangos kintamosios srovės atsparumo įtampos bandymo sistema; Rezonansinė stiprinimo sistema CVT testavimui. |
Produkto ypatybės ir taikymas
1. Tai atlaiko įtampos įrangą ir turi mažo tūrio, lengvą ir nešiojamą tikrinimo sistemą.
2. Ši sistema reikalauja, kad vieno žmogaus svoris neviršytų 30kg, o dviejų žmonių svoris neviršytų 60kg, todėl tinkamas darbui vietoje.
3. Maitinimo šaltinis yra 220 V vienfazis maitinimo šaltinis arba 380 V vienfazis maitinimo šaltinis, kuris yra patogus elektros energijos surinkimui vietoje.
4. Reaktorius naudoja sausą epoksidinį liejimą, kuris yra gražus ir patikimas bei tinka visų tipų kabeliams.
5. Įrengti žemos harmonikos patentuotą technologiją, žemesnę nei 5 % tarptautinio standarto, ir apsaugoti pagrindinį transformatorių, generatorių ir kitą įrangą nuo aukštos įtampos harmonikų pažeidimų.
6. Įrengti didžiausios vertės stebėjimo funkciją pagal tarptautinius standartus, kuri gali stebėti aukštos įtampos bandymo bangos formą realiuoju laiku.
7. Lengvai valdomas, didelis LED ekranas.
8. Naudodami savo mikro spausdintuvą, spausdinkite ir išsaugokite bandymo duomenis bet kuriuo metu.
9. Lanksti konfigūracija. Galima pasirinkti skirtingus reaktorių tipus, kad jie atitiktų skirtingų mėginių reikalavimus, būtų universalūs ir ekonomiški.
