AC Hipot testavimo sprendimai

AC Hi-pot testavimo svarbos supratimas



apibrėžimas



AC Hipot bandymas, taip pat žinomas kaip dielektrinio atsparumo (DW) bandymas, yra neardomasis elektros bandymas, naudojamas elektros įrangos izoliacijos vientisumui įvertinti. Tai apima aukštos kintamosios srovės įtampą į bandomą įrangą (EUT), kad būtų įtempta jos izoliacijos sistema ir identifikuojama
bet kokie galimi trūkumai ar trūkumai.
Pagrindiniai taškai:
● Paskirtis: užtikrinti, kad izoliacija atlaikytų darbinę ir pereinamąją įtampą.
● Procesas: taikoma aukšta kintamoji įtampa ir stebima srovė.
● Pass/Fail: bandymas nepavyksta, jei srovė viršija slenkstį.
● Taikymas: varikliai, generatoriai, transformatoriai, kabeliai, PCB, medicinos prietaisai, automobilių komponentai.

Paprastai AC hipot testavimui naudojami du bandymo metodai

1. Sukurkite taikomą galios dažnį arba artimą taikomajam galios dažniui, kuris yra įprastas kintamosios srovės transformatoriaus bandymo metodas.

2. 0.1hz itin žemo dažnio bandymo metodas

3. Naudojant kintamo dažnio rezonansinės bandymo sistemos metodą.





Jie gali būti pritaikyti pagal skirtingą išėjimo įtampą ir srovę

01.

Bandomasis transformatorius

Yra trijų tipų bandymo transformatoriai: sauso tipo bandymo transformatorius, SF6 dujomis užpildytas bandomasis transformatorius, alyvos panardinamas bandomasis transformatorius.



Talpa gali būti pritaikyta nuo 3KVA-300KVA



Galima išvesti nuolatinę įtampą ir srovę kartu su aukštos įtampos silicio kaminu

02.

Įtampos valdymo blokas

Tai speciali papildoma įranga bandomajam transformatoriui.

Yra dviejų tipų: rankinis valdymo blokas ir automatinis valdymo blokas.

Jis pagamintas pagal nešiojamosios dėžutės stilių, jei jo talpa yra mažesnė nei 10 KVA.

Jis pagamintas konsolinio stiliaus virš 10KVA

0.1 Hz itin žemo dažnio technologija

Žemo dažnio hi-pot testeris iš tikrųjų yra maitinimo dažnio atsparumo įtampos bandymo alternatyva, jis gali pakeisti didelės talpos rezonansinį transformatorių, kai bandomi dideli generatoriai, kabeliai ir kita išbandyta įranga. Vertė ir svoris gerokai sumažėja nei galios dažnis. Nešiojamas ir lengvai valdomas. Jis ypač tinka didelės izoliacijos lygiavertės talpos elektros įrangos (pvz., maitinimo kabelių, galios kondensatorių, didelių ir vidutinių generatorių ir variklių) įtampos bandymui.

Bandomoji įtampa yra iki 90KV, išbandykite kabelius pagal 35KV.

Kintamosios srovės rezonansinių bandymų sistemos teorija

Serijinė rezonanso bandymo sistema yra labai specializuota sistema, naudojama elektros įrangos rezonansiniam dažniui patikrinti. Ši sistema plačiai naudojama elektros pramonėje elektros įrangos gedimams aptikti ir elektros sistemų saugumui bei patikimumui užtikrinti.
Sistema veikia nuoseklaus rezonanso principu, kuris pasiekiamas, kai grandinėje induktyvumas ir talpa subalansuojami taip, kad rezonuotų tam tikru dažniu. Šioje būsenoje grandinės varža yra minimali, o įtampa ir srovė grandinėje yra didžiausios.

Rezonanso bandymo rinkinys daugiausia naudojamas skersinio ryšio kabelių, hidraulinių generatorių, pagrindinių transformatorių, šynų, skirstomųjų įrenginių, GIS ir kitų projektų kintamosios srovės įtampos atsparumo bandymams.

Kintamosios srovės rezonansinio bandymo sistemos komponentai



Aukštos įtampos reaktorius

Aukštos įtampos reaktorius sudaro sistemos šerdis. Reaktorius yra izoliuotas alyva ir susideda iš dviejų identiškai suvyniotų aukštos įtampos gyvatukų, sumontuotų ant specialios šerdies su fiksuotais oro tarpais. Oro tarpai yra ritėse, kad sumažintų srauto pakraščius. Šerdis yra stacionariai pritvirtinta prie rėmo, kuris yra sumontuotas cilindre. Aukštos įtampos reaktoriaus viršutinėje dalyje yra alyvos plėtimosi vieta su alyvos lygio indikatoriumi. Reaktoriaus išėjimas yra per aukštos įtampos elektrodą.



Aukštos įtampos skirstytuvas

Tiksliam išėjimo įtampos matavimui yra numatytas talpinis aukštos įtampos daliklis.

Jungtis nuo skirstytuvo prie sistemos yra koaksialinis kabelis.



sužadinimo transformatorius

Sužadintuvo sekcijoje yra dviejų apvijų, vienfazis pakopinis transformatorius, tiekiantis kintamosios srovės įtampą, reikalingą rezonansinei grandinei. Jis montuojamas į atskirą alyva užpildytą plieninį baką su įvesties ir išvesties įvorėmis. Sužadinamojo transformatoriaus išėjimo įtampa ir galia paprastai yra lygios bandomojo rinkinio vardiniams išėjimo duomenims, padalintiems iš Q koeficiento



Kintamo dažnio maitinimo šaltinis

Kintamo dažnio maitinimo šaltinis suteikia reguliuojamą įėjimo įtampą ir reguliuojamą dažnį žadintuve ir valdo aukštos įtampos reaktoriaus išėjimo įtampą nuo beveik nulio iki visos įtampos.

Kintamo dažnio maitinimo šaltinį valdo mikroprocesorius, kuris valdo keitiklio sekciją. Be kietojo kūno įtampos valdymo grandinės, taip pat yra reguliatorius

įrengtas pagrindinis grandinės pertraukiklis, pagrindinis kontaktorius ir elektroninis perkrovos jutiklis. Visas agregatas yra valdymo patalpos korpuse.

Remiantis nuosekliojo rezonanso komponentais, yra trys parametriniai kintamieji: induktyvumas L, talpa C ir dažnis f. Talpa C yra bandymo objektas. Tarkime, kad induktyvumas yra tikras, rezonansą galima pasiekti pakeitus atitinkamą rezonansinį dažnį f pagal C. Atsižvelgiant į tai, kad generatoriaus tikrinimo dažnis yra galios dažnis, kaip ir tikrinant talpą, mes ne tik reguliuojame dažnį, bet ir pagrįstai keičiame induktyvumą. keisti dažnį, siekiant patenkinti galios dažnio reikalavimą. Trumpai tariant, kintamas dažnis ir kintama induktyvumas rezonansinio bandymo sistema yra nuoseklus rezonansinis įtaisas su kintamu dažniu ir induktyvumu. Dažnio reguliavimu siekiama užtikrinti, kad LC būtų rezonansinis, o induktyvumo reguliavimo tikslas yra užtikrinti, kad rezonansinis dažnis pateiktų reikiamą dažnį pagal rezonansą.

Kintamos induktyvumo rezonansinės bandymo sistemos taikymas

Atliekant generatoriaus kintamosios srovės atsparumo įtampos bandymą, bandymo įtampa ir laikas turi atitikti reikalavimus. Be to, tam reikalingas maitinimo dažnis. Todėl, naudojant nuoseklųjį rezonansinį įrenginį, reikia ne tik naudoti kintamo dažnio maitinimo šaltinį, kuris gali pakeisti išėjimo dažnį, bet ir naudoti kintamąjį reaktorių, kuris gali pakeisti induktyvumą, kad rezonansinis dažnis atitiktų galios dažnio poreikį.

Kintamo induktyvumo rezonansinio bandymo sistemos komponentai

Kintamo dažnio ir kintamo induktyvumo rezonansinė sistema paprastai susideda iš šių penkių dalių:

(1) Kintamo dažnio maitinimo šaltinis, pasižymintis tuo, kad dažnį galima reguliuoti;
(2) jaudinantis pakopinis transformatorius;
(3) stacionarus reaktorius + kintamasis reaktorius;
(4) talpinis įtampos daliklis;
(5) Apsauginės sferos tarpas



Wuhan HUAYI Electric Power Technology Co., Ltdyra profesionalus gamintojas Kinijoje, tiriantis ir gaminantis elektros bandymo įrangą. 2005 m. įkurta įmonė yra viena iš pirmųjų aukštos įtampos testerių gamintojų Kinijoje. HUAYI primygtinai reikalauja kurti ir prekiauti savarankiškai, dėti pastangas, kad pagerintų produktų kokybę, sumažintų sąnaudas ir padidintų efektyvumą.

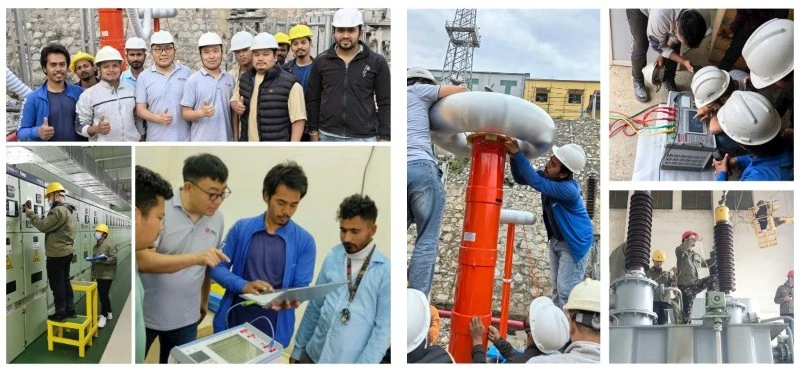

HUAYI yra įsipareigojusi visą laiką vykdyti prevenciją, priežiūrą, trikčių šalinimą ir paleidimą. Mūsų gaminiuose yra AC / DC Hipot testeris, serijinė rezonanso bandymo sistema, transformatoriaus testeris, relės testeris, grandinės pertraukiklis / jungiklis, alyvos / SF6 testeris, kabelių testeris ir kiti elektros prietaisai, plačiai pritaikyti elektros energijai, vandens taupymui, alyvai, geležinkelio, kasyklų, chemijos ir pan.
