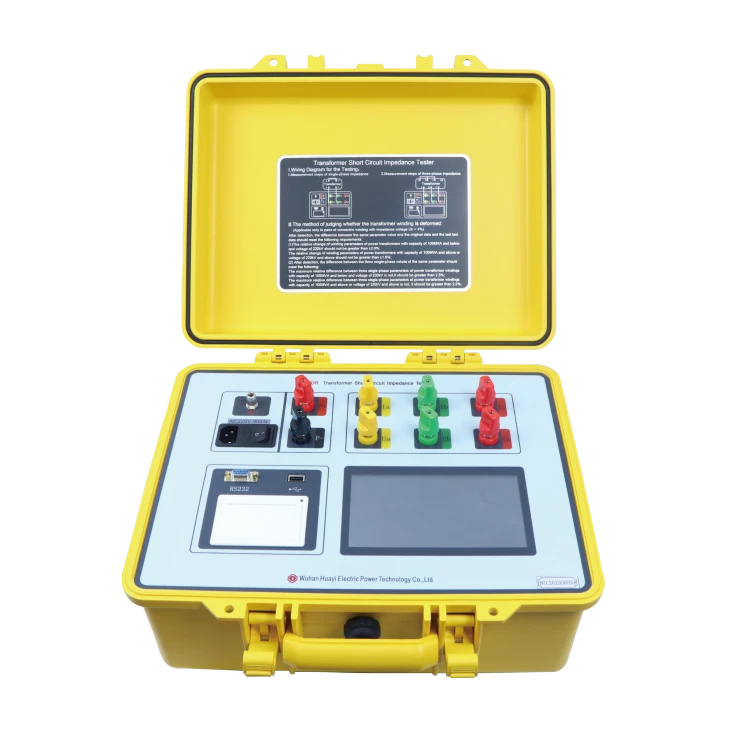

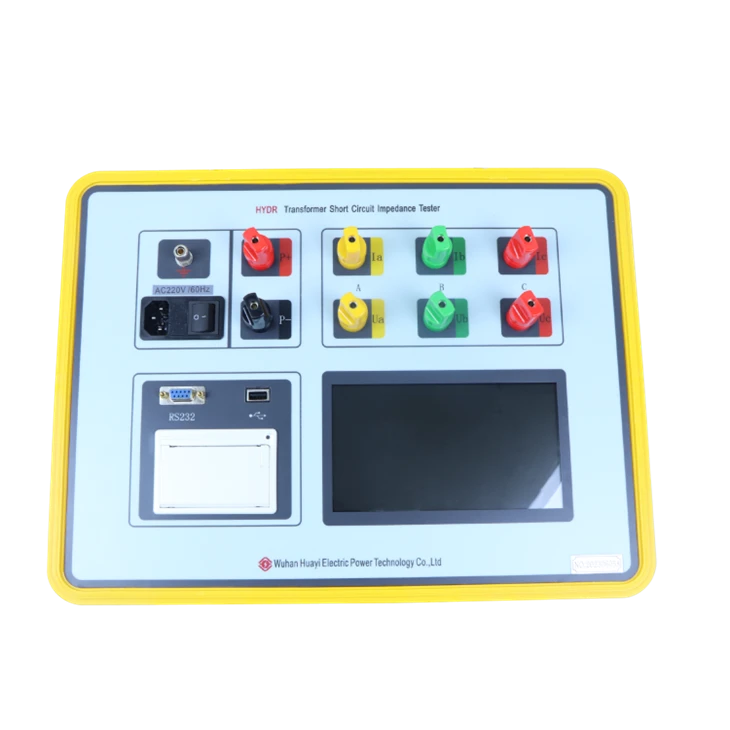

HYDR transformatoriaus trumpojo jungimo varžos testeris

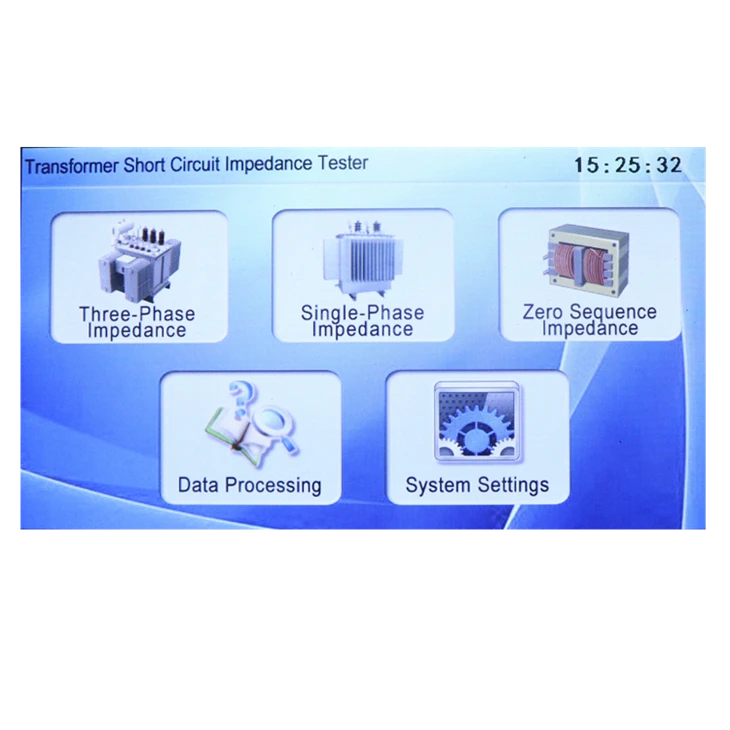

Transformatoriaus trumpojo jungimo varžos testeris naudojamas 35KV ir aukštesnio lygio pagrindinių transformatorių trumpojo jungimo varžai matuoti vietoje ir laboratorijos sąlygomis. Testeris yra išskirtinai suprojektuotas ir pasižymi puikiu našumu. Jo vidiniam dizainui pritaikyta pažangiausia vieno lusto mikrokompiuterio testavimo technologija ir skaitmeninio signalo apdorojimo technologija, o jos išmatuoti duomenys yra tikslūs; o išoriniam dizainui buvo naudojamas 7-colių lietimui jautrus spalvotas LCD ekranas, kuriame operacijų meniu rodomas kinų kalba su patogesniu jutikliniu valdymu. Tuo tarpu jis aprūpintas terminiu spausdintuvu ir turi saugojimo funkciją, kuri yra patogi duomenų spausdinimui ir saugojimui. Taigi, eksportuojami duomenys gali būti perkelti į kompiuterį per USB. Be to, testeris yra nedidelio tūrio, jį patogu naudoti ir nešiotis vietoje. Vienfaziai ir trifaziai bandymai gali būti atliekami įvedus parametrus į testerį, o transformatoriaus varžos procentinė paklaida bus apskaičiuojama automatiškai, naudojant intuityvius bandymo rezultatus. Tai priemonė, skirta greitai patikrinti, ar transformatoriaus apvija vietoje deformuota, ar ne.

1. Įtampos matavimo diapazonas: 15 V-500V

2. Srovės matavimo diapazonas: 0.5A-50A

3. Tikslumas

Įtampos paklaida: ＜ 0.2%;

Dabartinė klaida: ＜ 0.2%;

Power error: ≤ ±0.5%(CosΦ>{{0}}.1); Mažiau arba lygus ±1.0%(0.05＜CosΦ＜0.1);

Short circuit impedance error: ≤ ±0.5%(CosΦ>{{0}}.1); Mažiau arba lygus ±1.0%(0.05＜CosΦ＜0.1);

4. Impedanso matavimo diapazonas: 1Ω-200Ω;

5. Darbinis maitinimas: AC220V ± 10%;

6. Maitinimo dažnis: 50Hz ± 5Hz;

7. Darbinė temperatūra: -10-40 laipsnis ;

1. AC 220V žemos įtampos maitinimo šaltinis pritaikytas testeriui, kuris tiekia srovę į vienfazių ir trifazių transformatorių AB, BC ir CA apvijas rankiniu ir automatiniu režimais. Testeris gali išmatuoti ne tik transformatoriaus trumpojo jungimo varžos procentinę paklaidą, palyginti su vardinėje plokštelėje nurodyta varža, bet ir transformatoriaus varžą, reaktyvinę varžą ir induktyvumą, todėl naudotojams patogu palyginti duomenis su intuityviais bandymo rezultatais.

2. Testeris gali atlikti ir vienfazius, ir trifazius bandymus; Leidžiamas ir rankinis, ir automatinis testavimas.

3. Trifazis bandymas gali būti baigtas automatiškai be atvirkštinių bandymo linijų dėl vienkartinio prijungimo;
